جولة ميدانية عن اخر مراحل تطور الاعمال في حقل الغراف

  اعده/كريم الجنديل
  تصوير/ علي حسين
ان لتطور العمل في حقل الغراف خصوصية للمتتبع وذلك لطبيعة هذه الاعمال الكبيرة والجارية حاليا على قدم وساق من اجل الوصول الى المراحل الاولى لعملية انتاج النفط من هذا الحقل والمقرر لها ان تكون بحدود 35,000 الف برميل باليوم ليصل بعدها الانتاج بفترة وجيزة الى 50,000 برميل يوميا

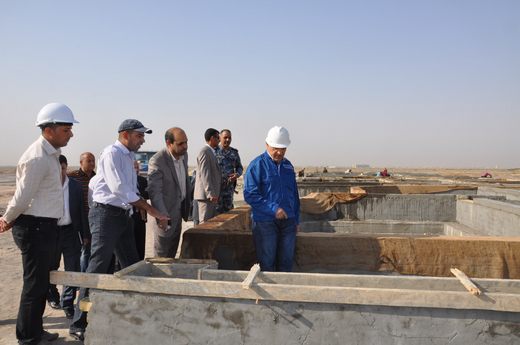

وعن طبيعة هذه الاعمال كانت لنا جولات ميدانية للاطلاع على عمل المشغل ( ائتلاف شركتي بتروناس وجابكس ) والشركات العاملة معهم حيث رافقنا  خلال احدى هذه الجولات الاستاذ ستار مهدي جبارة مدير قسم تطوير حقل الغراف والذي قدم لنا شرحا عن طبيعة هذه الاعمال اضافة للمشاريع الخدمية التي قدمت لاهالي المنطقة الساكنين ضمن منطقة الحقل قال  :

من المعروف اننا في المراحل النهائية من الاستعدادات للتحضير لبدء الانتاج الاولي للحقل ( fsp) والمقررة خلال الربع الاول من العام القادم والبالغة 35,000 برميل يوميا وفق العقد واخر التطورات المهمة هي اكمال حفر ثمانية ابار والعمل جاري على حفر البئر الثامن والتاسع وتاهيل اثنين من الابار المحفورة من قبل شركتنا خلال عقد الثمانينات ووصول اغلب شحنات محطة العزل بعد ما تم تصنيعها في ماليزيا ويقوم احد المقاولين بعملية النصب في الموقع وباشراف مباشر من قبل المشغل ومهندسينا في الموقع كذلك وصلت مواد ومعدات محطة الكهرباء 15 ميكا ويجري الاستعداد لنصبها كذلك تم اكمال الجسر الخدمي في حقل الغراف وبحمولة 120 طن اما انابيب الجريان فهي في مراحلها النهائية وعن انابيب التصدير تم اكمال انبوب النفط الخفيف 11 كم وسيبدا العمل لاكماله ايضا وبطول 92 كم ومدة العمل 6 اشهر هذه هي اهم الفعاليات الجارية في الحقل اضافة لتبليط الطريق وتوسعة المخيم واكمال اغلب الدراسات اللازمة لتقديم خطة التطوير النهائية ( fdp  ) اما عن موضوع الخدمات المقدمة للمجتمع المحلي سوف يتم خلال هذا الشهر حل مشكلة الازدحام في مدرستين من خلال تزويدها بالكرفانات وهي تبرع من احدى الشركات العاملة بالحقل كما وجه معالي الوزير ببناء مستوصف كبير ومحطة تحلية مياه وتبليط شوارع القرى وسط الحقل وبرنامج المشغل في تقديم الاضاحي في العيد مستمر ودعم الطلبة في الموسم الدراسي الجديد اضافة للعديد من المشاريع الخدمية . وعن تفاصيل الفعاليات المختلفة تحدث لنا ايضا المهندس علي كريم قائلا من شعبة الهندسية والمشاريع قائلا :

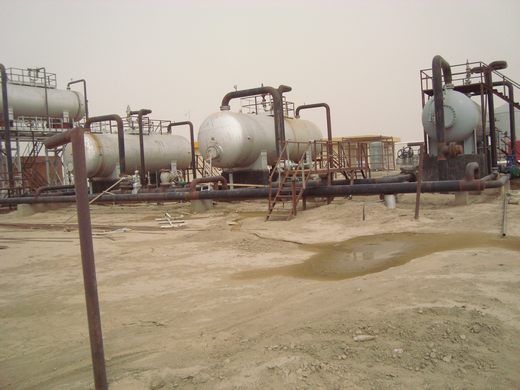

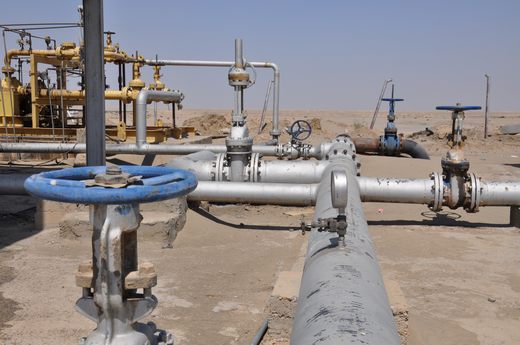

لدينا العديد من الفعاليات التي تنفذ من خلال المقاولين الثانويين العاملين بمعية المشغل حيث  تتابع اعمال هذه الشركات والشركات الاخرى الساندة لها وباشراف مباشر من كوادرنا والمشغل والعمل جاري  لانجاز المنشأت السطحية من خزانات النفط الثقيل وتثبيت القواعد الحديدية لها والمباشرة بنصبbarبالارقام 104 و 105 و 106 و 109 على قواعد داخل محطة fcpمع وصول دفعات متتالية من هذه الهياكل والتي تعني بانها منظومات متكاملة تحتوي على اجزاء رئيسية كالعازلات والمضخات النفطية والصمامات اضافة لاستمرار اعمال اللحام بمنظومة الدرينات داخل محطة العزل وستمرار اعمال اللحام على خزانات النفط الثقيل التي وصلت لانجازات متقدمة اما اعمال ربط الانابيب  فهي مستمرة بانواعها المختلفة مثل الخط الناقل من محطة الماء باتجاه محطة العزل واستمرار اعمال الحفر على طول الخط الناقل للماء باتجاه المحطة اضافة لمتابعتنا لاعمال انبوب التصدير وعن الاعمال المدنية المنجزة حدثنا المهندس اسيل عليوي :
بالنسبة للطرق التي انجزت بدأ العمل بطريق قلعة سكر رفاعي وسط الحقل والذي يبدأ من ناظم 3 شمال مدينة القلعة وبطول 22 كم وانشاء القناطر الواقعة على مساره علما ان الطريق واقع ضمن مناطق ريفية ويعتبر هذا الانجاز به فائدة لسكان الحقل وكذلك لنقل المعدات الى الشركة اضافة لوضع اشارات المرور وكهربة الشارع وتم الان انجاز قرابة 95% منه اما بالنسبة لاعمال الجسر الجديد على نهر الغراف فتمت المباشرة باعمال هذا الجسر وانجاز الخدمي منه بطول 100 متر وحمولة 120 طن وبهذا يكون هذا الجسر يشكل خدمتين الاولى للمناطق الريفية المحيطة وثانيا لعبور المعدات الى مشغل الحقل اما عن اعمال المحطة الكهربائية فيجري القيام باعمال تنفيذ هذه المحطة المؤقتة في داخل giftاضافتا لاعمال الحفر وصب الاساسات وصب الاعمدة واعمال تنصيب المعدات ( مولدات ومحولات وخزانات وقود ) والعمل جاري الان بنسبة انجاز 60% علما ان المحطة هي للاستخدام المؤقت لغرض تشغيل منشات الحقل في مراحل الانتاج الاولى وعن اعمال الحفر الجارية في الحقل حدثنا مهندس الموقع نصر الله حسين قائلا:

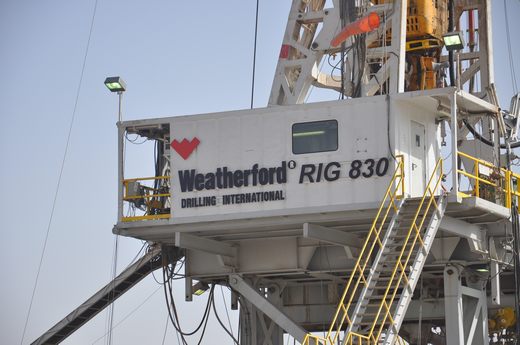

ان طبيعة عمل مهندسين الحفر في شعبة الحقول في قسم تطوير حقل الغراف هو المتابعة الميدانية المستمرة خلال 24 ساعة يوميا والاستمرار لسير هذه العمليات وانزال البطانة وعملية التسميت ومجسات الاصرة السمنتية والتثقيب بداة ابتدائا من حفر اول متر في اعداد البئر للانتاج على ضوء البرنامج المتفق عليه مع شركة بترو ناس الماليزية والمقاول الثانوي وتطبيق هذا البرنامج على شكل خطوات مدروسة على ارض الواقع حيث يكون التعامل لمهندس الموقع ( ممثل شركتنا ) مع ممثل بترو ناس في حال حصول تلكا في العمل واعداد التقارير اليومية والشهرية بصورة مفصلة على طول فترة انجاز حفر البئر حيث تم في حقل الغراف ولاول مرة في العراق استخدام تقنية جديدة في حفر الابار وهي تقنية الحفر الموجه حيث نستطيع من خلالها تغير زاوية انحراف البئر عن الشاقول من1 الى 90 درجة وتخير اتجاه البئر من صفر الى 360 درجة وتمتلك شركة وذر فورد هذه المعدات التي لها القابلية على الحصول على أي زاوية او اتجاه دون أي مشاكل وحسب ما مطلوب بالبرنامج والغاية من هذه التقنية هي
1 – زيادة انتاجية الابار واستخلاص البقع النفطية المتروكة ما بين الابار العمودية والميتة التي غطتها المياه المكمنية واستخراج النفط الخام من المكامن القليلة النفاذ والمسامية والمكامن التي يصعب الوصول اليها عموديا والمكامن قليلة السمك والواقعة في وسط المدن .
2 – الحفاظ على الاراضي الزراعية من خلال حفر مجموعة من الابار  في قاعدة واحدة .
3 – حفر بئرين عموديين ( غراف 1 وغراف 5 ) .
4 – حفر اربعة ابار مائلة بزاوية واتجاهات مختلفة ( غراف 2 غراف 3 وغراف 6 وغراف 7 ) .
5 – حفر بئر تقييمي 1 ( غراف 4 ) عميق الى طبفة اليمامة ( بعمق 3905 متر) .
ابار قيد النتاج :
1 – بئر تطويري مائل ( غراف 9 ) نسبة الانجاز 35 % .
2 – بئر تقييمي عميق ( غراف 5 ) نسبة الانجاز 70 % تقريبا .
علما ان خطة التطوير الاولية تشمل حفر 11 بئر .
